地下室內游泳館與地面的游泳館的采暖、通風、空調的作用環境不同，所涉及空氣參數的選取也有所差別。不然會內部的設施及環境產生較大的影響。尤其地下游泳館的濕度控制和通風要求高于地面游泳館。另外游泳館的綜合節能、降低運行費用是目前同業人士所關注的問題。泳潔通過某地下游泳館的除濕通風的改造，介紹一些地下游泳館的除濕和綜合節能的經驗，以便共同探討。

2、工程概況

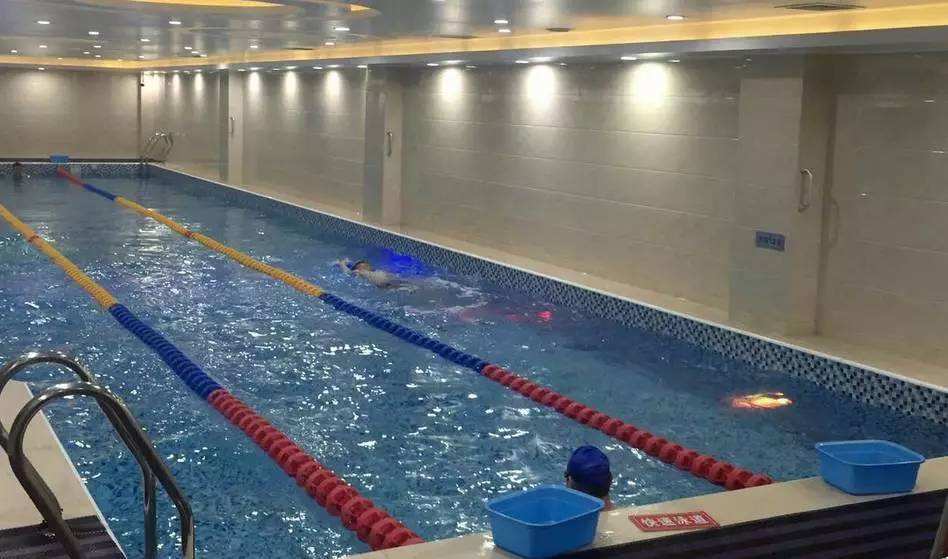

    某地下室內游泳館總建筑面積約為3600m2，它包括一個50×25m的標準游泳池及戲水熱身池。室內頂部有6個8×8m的采光天窗。主要是為滿足群眾健身要求，同時又能舉辦小型的體育比賽。泳池加熱采用電熱水鍋爐、水處理采用泳池專用水處理設備，備有兩個40T蓄熱水箱，送風采用兩臺風量5000m3/h的新風機組，排風與消防防排煙系統共用。該游泳館于2006年投入使用，由于運行費用過大，室內設施銹蝕，墻面霉變嚴重，室內空氣質量較差等多方面原因于2008年閉館。閉館后經多方面的調查確定是室內濕度過大、采暖通風參數指標不夠，泳池加熱能耗過大等原因所導致。

3、改造方案有關參數選取及含濕量計算

3.1室內空氣參數的確定

    按國際游泳池設計標準規定，池廳空氣溫度應高于池水溫度1～2℃，相對濕度一般為50～70%，風速控制在0.2m/s左右。為防止冬季圍護結構結露，國際游泳池設計標準規定池廳內空氣含濕量不大于14g/kg。

    本工程池水溫度設定為26℃，因此泳區空氣溫度取27℃。由于空氣濕度對人們的舒適度有密切的關系。相對濕度低，空氣干燥同時空氣中水蒸汽分壓力低，會使剛出水面的潤濕皮膚表面水份蒸發加速，從人體帶走蒸發潛熱，容易使人產生寒冷的感覺。同時水份蒸發多，室內空氣含濕量增加，使消除室內余濕所需的通風量增加，則相應增加冬季加熱送入室內新風的負荷。若相對濕度過高，則室內空氣含濕量過大，會使空氣露點提高，使圍護結構內表面產生結露現象。

    經過利弊權衡分析，本工程采用相對濕度確定為65%，此時室內空氣的含濕量為13.3g/kg，露點溫度為18℃。由于觀眾區同池區同處一個大空間，在確定空氣參數時，在滿足游泳顧客舒適感的前題下，也要兼顧岸邊觀眾的舒適感，因此休閑區溫度根據舒適性空調要求取25℃。

3.2散濕量和采用通風除濕通風量的計算

    室內散濕量計算包括敞露水面散濕量和人體散濕量?jī)刹糠荨?/P>

3.2.1敞露水面散濕量計算公式為

式中

——蒸發面積，（1300）

——相應于水表面溫度下的水蒸汽分壓力，Pa（27℃飽和空氣水蒸汽分壓力為3556Pa）

——室內空氣水蒸汽分壓力，Pa(27℃游泳池界面濕度70%考慮)

——標準大氣壓力，101325Pa

——當?shù)卮髿鈮毫Γ琍a(100150Pa)

——蒸發系數，Kg/.h.Pa；β=( +0.00013ν)

——不同水溫下的擴散系Kg/.h.Pa

(取0.00017KG/M2.H.Pa)

ν——蒸發表面空氣流速，0.2m/s

計算得到：池面蒸發量：為264.43 Kg/h

3.2.2人體散濕量計算公式為

式中

n ——人數按300人計算

g——單個成年男子在不同狀態下的散濕量，g/h取115

——不同性質場所的集群系數取0.92

計算結果為：31.74

    根據計算,該游泳館池面蒸發量為264.43Kg/h，人體散濕量為31.74Kg，總計散濕量為296.17Kg/h。

3.2.3計算滿足室內濕度通風量。

    其通風量的計算公式為L(zhǎng)=G*1000/(dn-dw)，即將室內散濕量除以室內外空氣含濕量差。應注意的是dw隨氣候變化而變的，可考慮取室外空氣溫度為室內空氣露點溫度時相應的dw為設計計算狀態。即：25℃20.0g/kg干空氣和18℃12.9g/kg的差。

本工程送排風量為41790m3/h。

4、改造地下室內游泳館的除濕通風系統設計

    由于休閑區和池廳采用不同的空氣溫濕度參數，且池廳區和休閑區共處一個空間，因此應綜合考慮除濕換氣管道布局設備運行負荷。

4.1新風換氣設5臺熱回收新風換氣機組，送風量28000 m3/h為游泳館進行新風置換，同時3臺水冷調溫型除濕機組以室內回風內循環的模式對室內濕空氣進行除濕。末端共用送排風傳送風道 ，有效將經過除濕處理和室外新風送到各個區域。

4.2地下室內游泳館除濕通風設計原則是夏季以機械通風為主，輔以對送入室內的新風通過除濕機進行降溫、去濕處理。冬季采用地板和墻壁輻射采暖和池廳水冷調溫型除濕機組室內回風內循環送風相結合的方式。游泳館內頂上的6個天窗周圍采用條形送風口使其天窗局部形成一個相對干空氣湖。阻止?jié)窨諝獾倪M(jìn)入。

4.3新風經過熱回收和調溫除濕機處理經過送風口送至游泳館內活動區域。由于測送風量會合后形成向下氣流，排風均為上排吸入這樣就有效的組織了氣流的分布。經計算，該游泳館冬季熱負荷約863Kw，熱源采用集中供熱經過熱交換機房交換成為60～50℃的熱水。采用地板和墻壁輻射采暖這樣就大大提高室內運動員冬季足部的舒適感。

4.4地下室內游泳館圍護結構防結露措施。

5.1地下室內游泳館內相對濕度大，溫度高，冬天室外溫度偏低時，天窗玻璃、屋面底板和墻內表面，均容易出現結露。表面結露會造成使用者的不舒適及室內環境污染，同時可能導致圍護結構的腐蝕，導致墻體裝飾層的破壞，影響效果。根據國際游泳池設計標準規定，地下室內游泳館內空氣的含濕量不能大于14g/kg，即相當于空氣露點溫度不超過20℃。

5.2為達到上述要求，在地下室內游泳館內采用熱風防結露。水冷調溫型除濕機的露點溫度傳感器控制送風溫度，通過玻璃鋼風管，圍繞6個天窗在風管斜向上側均勻布置24個條縫送風口，向天窗送熱風，以提高天窗內壁溫度。使得池廳頂部形成低濕度空氣湖保證其處于露點溫度以上。

6、節能和熱回收

    地下室內游泳館如果采用不循環的全空氣除濕定溫系統，加上室內空氣焓值很高，若直接將室內空氣排出室外，將造成能源的極大浪費。根據國外的資料綜合分析，在冬季總耗熱量中，用于池區采暖和送排風的熱量約占總耗熱的1/2。

    游泳館采用空氣--空氣熱回收，即利用進風和排風兩股不同空氣的溫差，通過熱回收新風處理機，對進風進行預熱，以達到熱回收的目的。

    為此本次除濕通風的改造中，通風系統進風和出風部位設置全熱回收型新風換氣機組（焓回收率達70%以上），機組工作時池廳排出的熱風經新風換氣機后排出，而進入地下室內游泳館內的新風則經新風換氣機預熱后送至空氣處理機，從而使供暖負荷減低，達到節能的目的。同時水冷調溫型除濕機的冷卻水系統取消冷卻塔與游泳池水處理循環系統相連，間接起到泳池水溫加熱的目的。減少池水熱量補充的能耗。原泳池加熱的電熱水鍋爐起到一個備用和輔助加熱的功能。大大的降低了運行費用。

7、本游泳池除濕通風改造的總結結論

    本室內游泳館屬于高大空間建筑，包括游泳池、休閑席和附屬用房。通過本次除濕通風改造和試運行總結如下的結論和經驗。

7.1熱濕負荷大，由于館內空間大，特別是水池的池面有大量水汽蒸發，排除室內余濕和余熱所需的空氣量比一般建筑要多，因此熱濕負荷大。因此考慮機械排風和內循環除濕相結合的除濕通風方式思路正確。

7.2在冬季，由于室內外溫差大，室內濕度大，圍護結構表面很容易結露。冬季采暖采用地板和墻壁輻射的方式。夏季室內溫度過熱可采用地下水或泳池水高溫值冷水通過輻射盤管向室內輻射調節室內溫度方法簡便實用。

7.3池水一般采用液氯消毒滅菌，氯氣揮發到空氣中，當含量超過1ppm時，將對人體有害，同時，當氯氣與空氣中水蒸氣相遇，形成酸性氣體，對館內金屬構件有腐蝕作用。間歇置換室內空氣必不可少，并且要增加換氣次數。本次改造通風管道采用玻璃鋼風管替換了原有的鐵皮風管。

7.4游泳人員活動的池區與觀眾區域，要求的空氣參數不同。

7.5由于游泳池通風一般不能循環使用，池水也需定期更換，加上淋浴廢水耗熱及池水加熱等耗熱量，耗熱量很大，應考慮排風熱回收的問題和淋浴、池水排放的熱回收問題。由于考慮資金投入和施工周期淋浴、池水排放的熱回收問題在本次改造中沒有實施。這是本次改造的一個不足之處。
